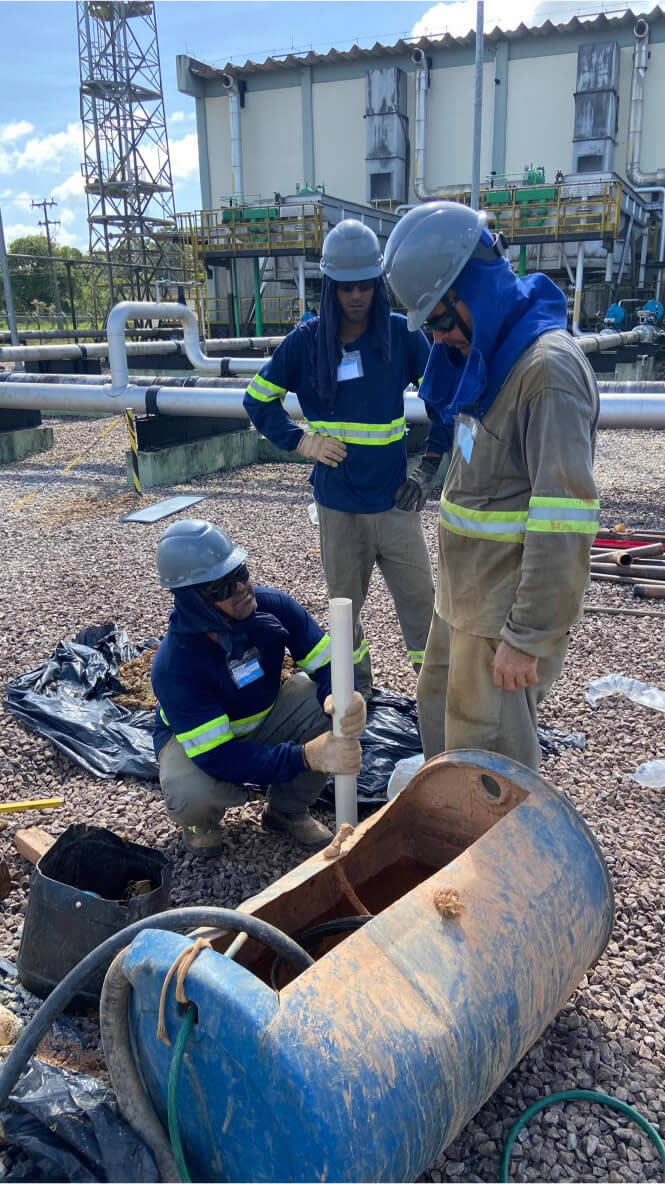

O INA (Indicador de Nível D’água) é um instrumento geotécnico que tem por função indicar a cota da superfície freática no ponto onde foi instalado. Ele é um piezômetro standpipe sem a camada selante (camada com bentonita) em seu bulbo, preenchido em sua extensão por areia. Consiste em tubos de PVC (tubos metálicos ou geomecânicos) que precisam ser em sua totalidade ou na maioria de seu comprimento ranhurado ou perfurado, na qual são inseridos em um pré-furo de sondagem (que pode ser sondagem à percussão, trado ou mista). A água subterrânea infiltra por meio das ranhuras do tubo, e a medição do nível da água no solo é feito dentro deste tubo.
A construção do INA se baseia na norma ABNT NBR 12212. Tem por vantagens instalação simples, sem requerer mão de obra especializada ou materiais de grande complexidade. Possui boa durabilidade, robusto, sem muita necessidade de manutenções.
A leitura dos INAs é feita com um medidor de nível de água elétrico (PIU) que medirá o nível da água do solo na camada alvo, levando em consideração o fluxo de água decorrente da pluviosidade ou da quantidade de rejeito.
Os piezômetros standpipe são piezômetros de tubo aberto conhecidos também como Casagrande. São instrumentos muito conhecidos e muito utilizados em projetos geotécnicos. O piezômetro Casagrande baseia-se em tubos de PVC (tubos metálicos ou geomecânicos), ranhurados ou perfurados em um ou mais trechos de 1 metro, inseridos em um pré-furo (sondagens). São diferenciados dos Indicadores de Nível D’água por apresentar diferença entre o trecho perfurado e complementação no fundo furo com material drenante ao longo da extensão.
O piezômetro tem por função medir a carga piezométrica na camada alvo. A profundidade ou a elevação do nível d’água em relação a uma referência definida pode ser mensurada por meio de medidor de nível d’água (PIU).
Para instalação de um piezômetro é necessária a existência de um pré-furo (sondagem), selagem no topo com betonita para proteção e eliminação de contaminação que pode ser definida de acordo com cada projeto, preenchimento do furo que pode ser com o solo pré-existente no local da sondagem ou mistura de água, cimento e bentonita.
O piezômetro é um instrumento de fácil instalação por meio de mão de obra simples, sem a necessidade de materiais e equipamentos complexos, de boa durabilidade e que necessita de pouca ou quase nenhuma revisão de rotina. Tem baixo custo econômico e boa confiabilidade.
