O ensaio de percolação no solo, são ensaios necessários para determinar a capacidade de percolação (infiltração/absorção) da zona superficial do solo, em que os poros se encontram cheios de ar.

Sendo utilizados para dimensionamento de sumidouros (sistema de escoamento feito por caixa ou cilindro sem fundo) e valas de infiltração (sistema de escoamento feito por tubos).

Sumidouros e Valas de Infiltração

Os sumidouros ou as valas de infiltração tem a função de poços absorventes, recebendo os efluentes diretamente das fossas sépticas e permitindo sua infiltração no solo.

A utilização de um ou outro vai depender do tipo de solo, dos recursos disponíveis para a sua execução.

Uma vez definida a área in-situ, o reconhecimento das camadas de solo (áreas infiltrativas) e a verificação da presença do lençol freático, tem início o Ensaio de Percolação propriamente dito – que, via de regra, é feito para calcular com precisão o dimensionamento de sistemas de tratamento de efluentes líquidos.

Com cavas de diâmetro de 150 milímetros e trado de 6”, equidistantes e a um metro acima do lençol freático, o ensaio tem prosseguimento com as leituras de rebaixamento, realizadas em intervalos de 30 em 30 minutos após a saturação da camada do solo a ser analisada.

Normas

Os órgãos fiscalizadores, conforme norma NBR 13.969/97, exigem que todos os terrenos passem pelo processo do ensaio de percolação no solo antes de instalarem um sumidouro ou valas de infiltração.

Recomendadas para locais onde o lençol freático é próximo à superfície.

A implementação das valas de infiltração consiste na escavação de uma ou mais valas, nas quais são colocados tubos de dreno com brita, ou bambu, preparado para trabalhar com dreno retirando o miolo, que permite, ao longo do seu comprimento, escoar para dentro do solo os efluentes provenientes da fossa séptica.

O comprimento total das valas depende do tipo de solo e quantidade de efluentes a ser tratado. Em terrenos arenosos 8 m de valas por pessoa são suficientes.

Em terrenos argilosos são necessários 12m de valas por pessoa.

Entretanto, para um bom funcionamento do sistema, cada linha de tubos não deve ter mais de 30m de comprimento.

Ainda que o proprietário da área não tenha interesse em construir uma fossa desse tipo, o ensaio de percolação no solo ou determinação de seu coeficiente hidráulico pode ser utilizado para determinar características importantes do solo e outros aspectos ambientais, tais como vulnerabilidade do aqüífero, necessidade de compactação e impermeabilização entre outros para mais diversas atividades industriais, comerciais e demais que precisam de licenciamento ambiental.

O ensaio é regulado pelo Anexo A da norma da ABNT 13969/1997 – Tanques sépticos – Unidades de tratamento complementar e disposição final dos efluentes líquidos – Projeto, construção e operação.

O relatório final revela a taxa de percolação (min/m) e a taxa de aplicação diária (m3/m2.dia).

Para realizar o ensaio de percolação é utilizado:

• Relógio;
• Cronômetro;
• Ferramenta para escavar o solo (trado);
• Régua;
• Água em abundância;

Os procedimentos são:

1. Escolher os pontos do terreno próximos ao local onde será lançado o efluente;

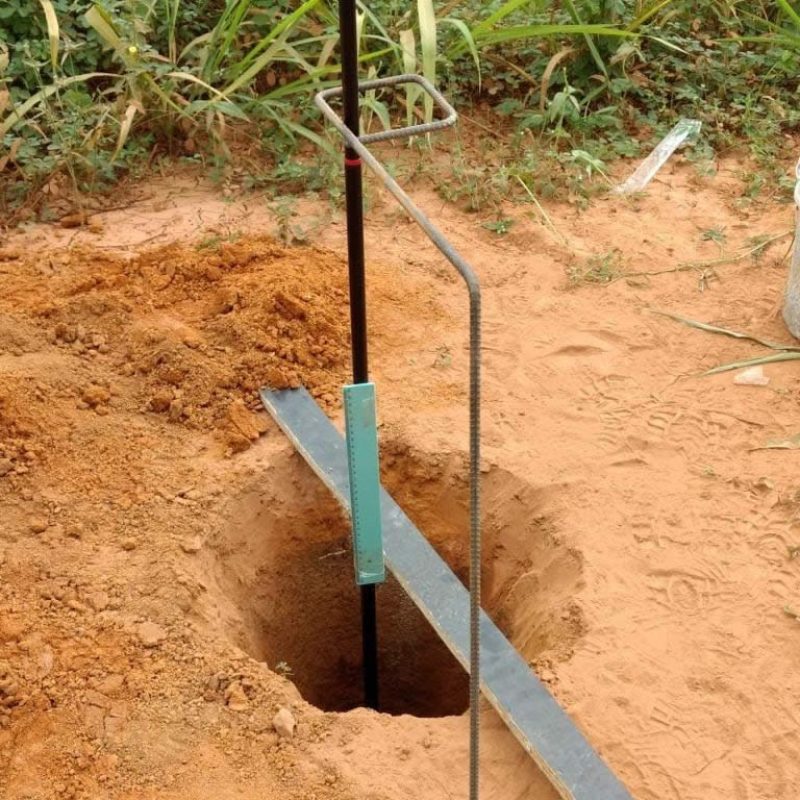

2. Em cada ponto escava-se uma cova quadrada;
3. Raspar as laterais e o fundo da cova, de modo que a superfície fique regular;
4. Retirar os materiais soltos no fundo da cova e cobrir o fundo com cerca de 0,05 m de brita nº 1;
5. No 1º dia de ensaio manter as covas cheias de água durante 4 horas. Esta constitui uma etapa preliminar para saturação do solo;
6. Se toda a água inicialmente colocada, infiltrar no solo dentro de 10 min, pode começar o ensaio imediatamente;
7. Caso não ocorresse o proposto no item 6, no dia seguinte, encher a cova com água, e espere até infiltrar totalmente.
8. Em seguida encher novamente as covas até uma altura de 0,15 m e cronometrar o tempo de rebaixamento de 0,15 para 0,14 m;
9. Quando este rebaixamento se dava em menos de 3 minutos, refazer o ensaio 5 vezes, adotando a 5ª medição;
10. Com os tempos obtidos em cada cova, obtemos os coeficientes de infiltração do solo em l/m².dia, na curva apresentada na figura:
11. Adotamos o menor dos coeficientes determinados nos ensaios;

Os procedimentos do ensaio de percolação, devem ser feitos por equipes e profissionais técnicos e habilitados, sob a supervisão de um representante técnico (engenheiro, projetista).

É necessário ter conhecimento e seguir fielmente as normas designadas ao ensaio de percolação, para regulamentação do ensaio, e para êxito desejado do serviço de ensaio de ensaio de percolação.

Esse conteúdo age apenas como forma informativa e educacional, para conhecimento de profissionais ou estudantes da área de engenharia civil.
